本文實驗數據來源：知乎@Justin ho

工程師之于計算機就相當于賽車手對待跑車一樣，必須十分熟悉它的每一個部件，明白各自的用途，然后在每一次調參當中充分發揮各部分的潛力，最終才能爆發出最大的性能。本次分享以圖像任務訓練為例，將從CPU、內存、硬盤、GPU這些方面對算法性能的影響進行逐一分析，配合相應的實驗，給出相應的優化建議。

數據流動路徑

假設我們現在有一批圖片集放在硬盤當中，待讀取進內存送入GPU運算，那么一般會經歷以下流程：

1. CPU發出讀取指令，從硬盤中找到圖片數據，并存到內存中；

2. CPU從內存中取出一批數據，轉化為numpy array，并作數據預處理/增強操作，如翻轉、平移、顏色變換等。處理完畢后送回內存。

3. CPU內存（后面簡稱內存）和GPU內存（后面簡稱顯存）各開辟一塊緩沖區，內存中的一個batch的數據通過PCIe通道傳輸?shù)斤@存當中。

4. GPU核心從顯存中獲取數據進行并行計算，計算結果返回至顯存中。

5. 計算好的結果將從顯存經過PCIe通道返回到內存。

這5個步驟涉及到幾個影響數據傳輸速度的環節：

1. 硬盤讀取速度；

2. PCIe傳輸速度；

3. 內存讀寫速度；

4. cpu頻率。

我們首先來說說硬盤。

硬盤

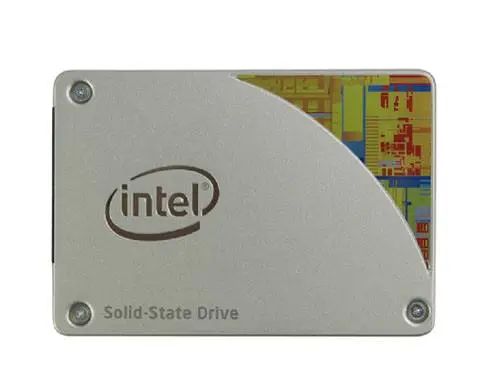

在深度學習模型進行訓練前，往往需要從本地硬盤讀取數據到內存，并做一些預處理，硬盤讀取速度會極大影響訓練的效率。如果讀取速度快，送進GPU的數據多，GPU的利用率就越高。當然提高數據傳送效率除了有硬件的部分也有軟件的部分，我們先來討論硬件方面的影響。而目前市售硬盤有機械硬盤和固態硬盤兩種，固態硬盤根據接口分為sata、M.2 NVME、PCIe三種。我們使用Kaggle著名數據集dogs_cats_redux，從兩個硬盤中分別測試數據讀取的速度。

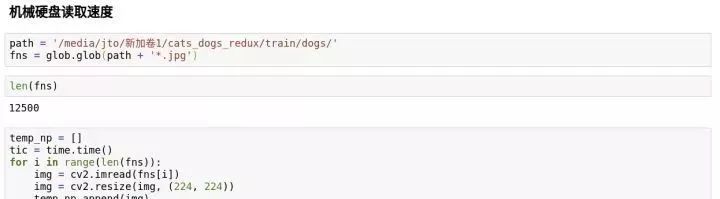

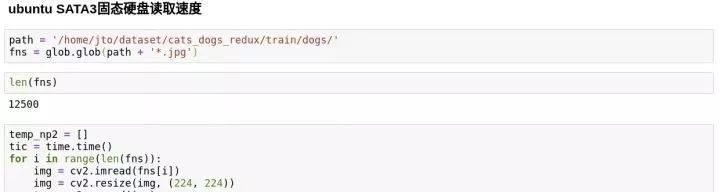

從代碼里面可以看到，先用opencv讀取圖片，然后統一進行resize到(224, 224)的操作，固態硬盤的讀取速度差不多是機械硬盤的7倍！

PCIe

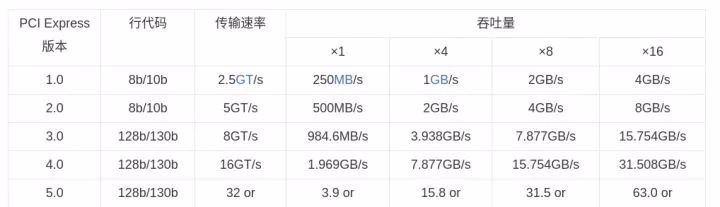

內存中的數據通過PCIe總線傳輸?shù)紾PU顯存當中，如果是單顯卡的機器，大部分都能工作在PCIe 3.0 x16帶寬下，此時的帶寬為15.754GB/s。PCIe各代速率對比如下圖，來自百度百科：

當一個batch的數據（假設tensor shape: (32, 224, 224, 3)）通過PCIe （3.0 x16）傳輸至GPU時，理論上所需時間為：2.44ms。（float 32的tensor的size為32×224×224×3×8≈0.0385GB）。

但目前市售的桌面級cpu（以英特爾酷睿系列的i7 cpu為例），CPU直連的PCIe通道一般只有16條，如果插了雙GPU，那么只能工作在PCIe 3.0 x8帶寬上（如果你的主板支持的話），那么理論延遲時間加倍。因此一般多卡機器如4卡、8卡、10卡，均最低使用雙路工作站或服務器級別的CPU，如英特爾至強系列，此系列單U最低都能提供40條PCIe總線。

但這些延遲時間相比起GPU計算、IO等這些時間來說，其實影響甚微，加上還有軟件層面的速度優化，這個延遲可以忽略不計，因此裝機時不必太多糾結于PCIe通道數上。

CPU頻率

沒錯！CPU頻率也會對數據讀取速度有影響，這跟市面上大多裝機分享所說的不同，但實驗證明頻率也對讀取速度有比較大的影響。

測試條件：

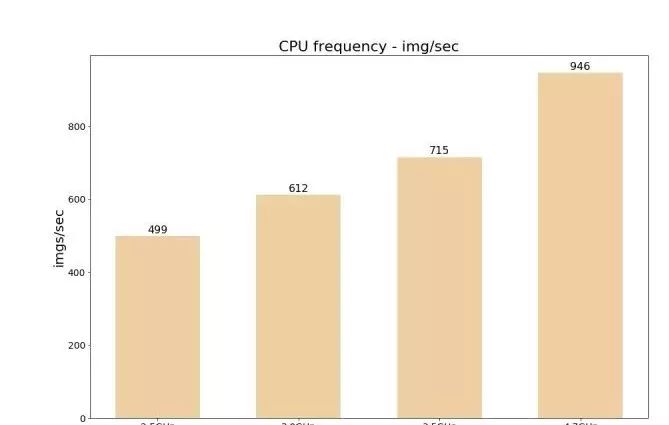

CPU i7-8700k是可超頻的u，因此通過Bios的超頻設置，分別設置為2.5GHz、3.0GHz、3.5GHz、4.7GHz四個不同的頻率，分別測試OpenCv讀取12500張狗狗圖的速度，結果對比如下：

實際上，由于所有數據預處理的操作都在CPU上執行，因此CPU頻率越高，生成圖片的速度就越快，這樣的差距也在情理之中。當機器擁有多顯卡時，CPU喂數據的速度可能會成為整個系統的瓶頸。

內存頻率

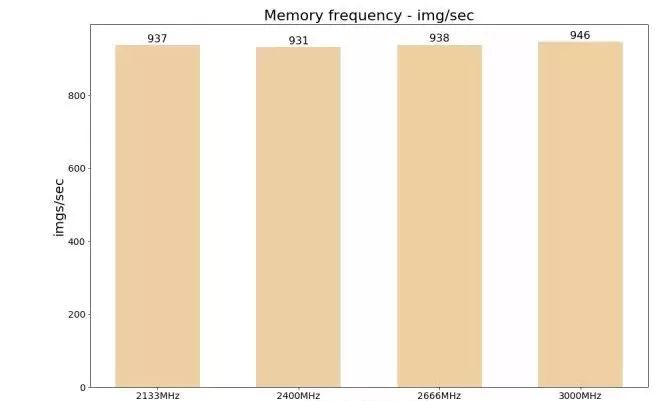

我們來測試一下在不同內存頻率下，OpenCv讀圖的速度。內存頻率分別設為2133MHz、2400MHz、2666MHz、3000MHz。

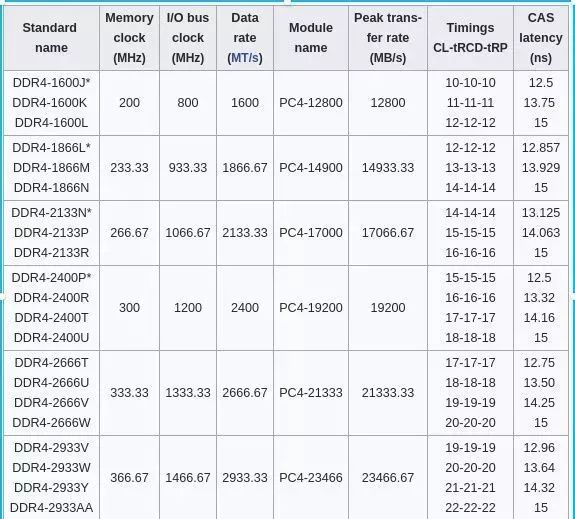

可以看到，這幾個內存頻率下，讀取速度幾乎沒差別，其實內存的帶寬相對來說已經足夠大，真正的短板在于硬盤。這里附上維基百科給出的內存頻率-帶寬對比表格：

GPU

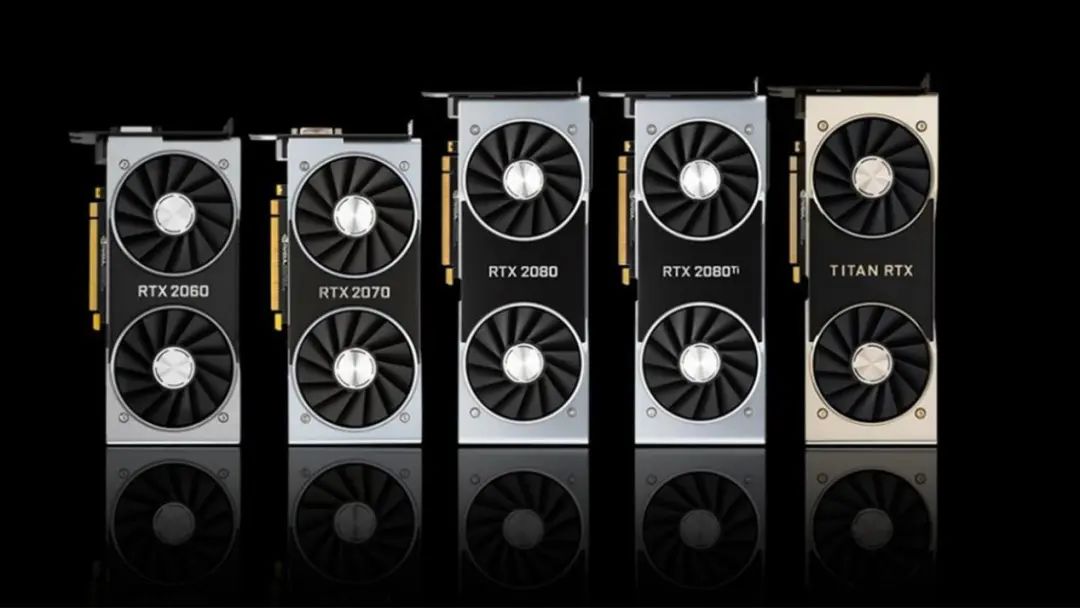

有錢就買最貴的就對了（誤）。目前市面上許多深度學習裝機教程已經對顯卡的選擇作了非常細致的解釋，這里就不作推薦什么價位買什么顯卡的重復勞動了，這里聊聊顯卡的幾項指標（如非特別說明，本文提到的顯卡一律指Nvidia的顯卡，目前幾乎沒人用AMD顯卡做深度學習，或許未來有）。

• CUDA核心數

CUDA核心數基本確定了一張顯卡的算力，當前服務器級別的Tesla V100顯卡擁有高達5120個cuda核心；工作站級別最強的RTX 8000顯卡以及TITAN系列最強的RTX TITAN，CUDA數為4608個；而當前桌面級別最強的RTX2080ti，擁有4352個CUDA核心。核心數越多意味著執行并行計算的量就更多。詳細的顯卡規格對比可以參考維基百科：List of Nvidia graphics processing units

• 內存顆粒

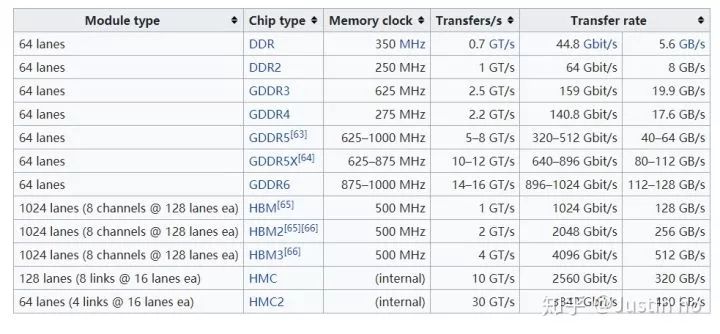

最新幾代的顯存顆粒類型分別有GDDR5X（1080ti）、GDDR6（2080ti）、HBM、HBM2（V100），對應的帶寬如下表：

HBM2顯存的帶寬已經高達256GB/s，Nvidia目前把這種顯存只用在最高端的顯卡上，而AMD這邊則已經應用到桌面級顯卡。（英偉達官方宣傳其V100的HBM2顯存擁有900GB/s的帶寬，應該是擁有多個channel的結果）

• TensorCore

TensorCore最早出現在Nvidia的Volta架構，用于加速深度學習經常需要的矩陣運算。當使用TensorCore時，我們需要從以往的單精度運算（float32）轉換成為混合精度（float16+float32）計算，而TensorCore正是能加速這些混合精度運算。所謂“混合精度-mix precision”，如下圖，假設A和B是FP16精度的矩陣，矩陣相乘后再和一個FP16或者FP32精度的矩陣相加，會得到一個FP16或者FP32的矩陣（取決于你相加的矩陣是什么精度）。

由FP32轉換成FP16計算，能夠減少一半的顯存使用量，運算時的吞吐量大大增加。實際上，擁有640個tensorcore的V100，吞吐量是P100的12倍（詳見Nvidia的TensorCore介紹文檔）。

• Nvidia的TensorCore介紹文檔 鏈接：

  https://images.nvidia.com/content/volta-architecture/pdf/volta-architecture-whitepaper.pdf

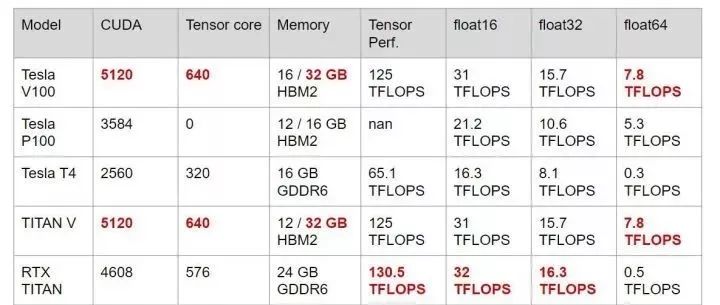

我們來看看幾款顯卡的TensorCore數量：

在桌面級顯卡中，2080ti擁有最多的544個TensorCore，而RTX Titan則有576個TensorCore。

• 浮點算力

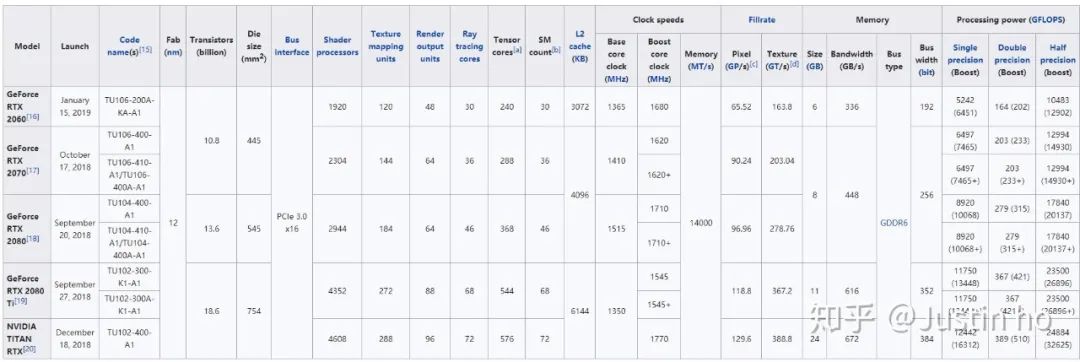

浮點算力是最能反映顯卡性能的指標，對于深度學習來說，單精度（float32）的運算最常見，因此最受關注的是float32的算力。而近來混合精度計算越來越受歡迎，float16的算力也越來越重要。至于int8一般用在要求極端速度的推理任務上。而float64一般在HPC應用中常用，所以基本可以忽略這一項。我們來看看幾款Volta、Turing架構的顯卡詳細參數表：

當前單精度和半精度浮點算力最高的是RTX Titan，而算力緊追其后的是Tesla V100和Titan V，但這兩款的核心數和顯存均是最高。更大的顯存意味著每次輸入數據的batch size可以更大，以及在GAN應用中可以生成更大分辨率的圖片。如果用于高精度的科學計算，Tesla V100和Titan V是最佳選擇。如果要考慮性價比，那無疑是2080ti最佳。

為什么服務器級別的Tesla卡在算力上與桌面級、工作站級的顯卡相差無幾，價格卻差這么大呢？除了上面的雙精度算力最高之外，筆者認為還有以下因素——Nvlink、Nvswitch。

• Nvlink

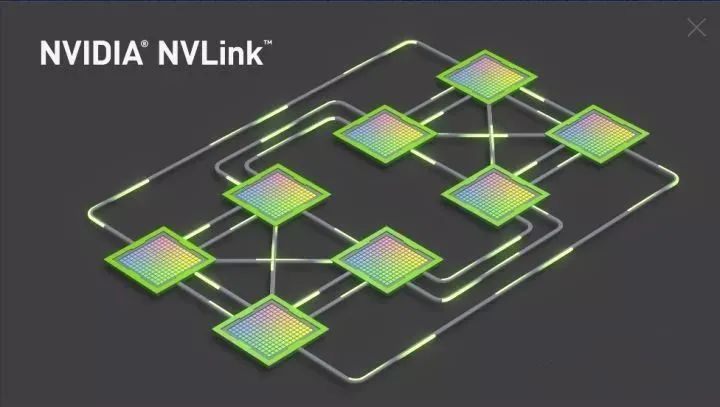

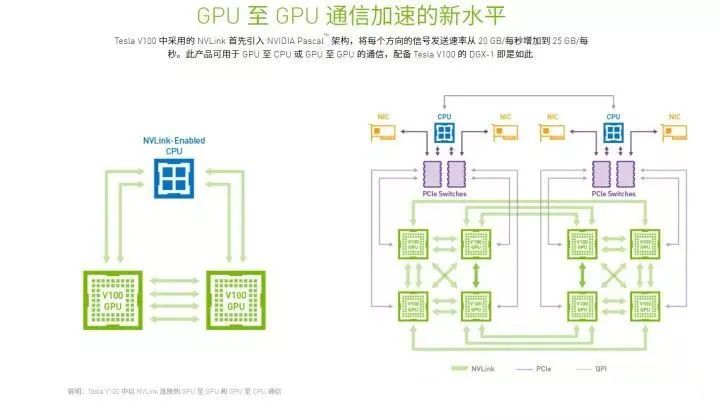

Nvlink是英偉達在2014年推出的GPU互聯技術，由于以往的多卡環境中，GPU與其它GPU通信的時候，必須先通過PCIe把數據傳輸?shù)紺PU，再由CPU傳輸?shù)狡渌麲PU，整體計算速度受限于PCIe的速度（要知道HBM2顯存的帶寬已經達到了900GB/s），PCIe 3.0 x 16雙向帶寬最多只有30GB/s。Nvlink的出現正是為了解決這個問題，看看下面Nvlink的說明圖：

先看左圖，有了Nvlink，GPU與GPU之間的通信不需要再通過CPU，直接通過Nvlink通信，雙向帶寬高達100GB/s（nvlink 2.0）。右圖是單服務器雙路CPU及8路GPU的架構，兩個CPU分別對應4個GPU，當其中一組GPU需要向另一組GPU進行通信時，以往同樣只能先通過PCIe傳輸?shù)紺PU，然后再通過QPI通道（帶寬為25.6GB/s）傳輸?shù)搅硪粋€CPU，最后再通過PCIe送進另一組GPU。而Nvlink支持跨CPU節點的直接通信，V100每個GPU有6條Nvlink通道，總帶寬高達300GB/s。

但從上圖可以看到，即使每個GPU擁有6條Nvlink通道，仍然無法做到“全連接”（即任意兩個GPU之間存在雙向通道）。這就引出了下一個更加瘋狂的技術：Nvswitch。

• Nvswitch

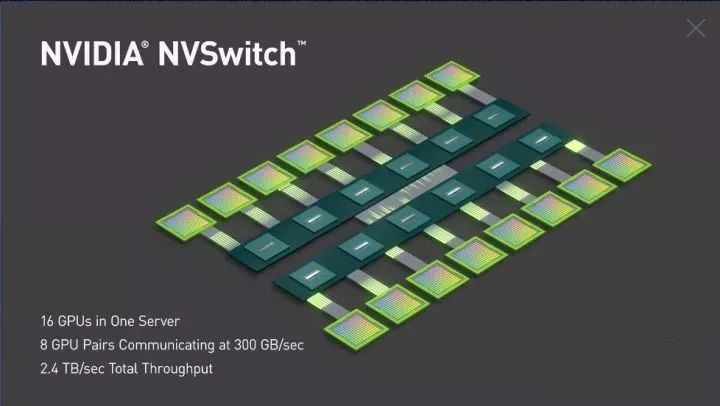

Nvidia官網介紹視頻的這兩張圖很好地介紹了兩者之間的區別。下圖一個主板上的8塊GPU通過6塊Nvswitch芯片與另一塊主板上的任意一塊GPU進行通信，使得8對GPU能夠同時以300GB/s的速度進行通信，實現16個GPU全連接。除此之外，Nvswitch還能使得整個服務器作為一塊擁有0.5TB顯存、2PetaFLOPS算力的“大顯卡”使用。

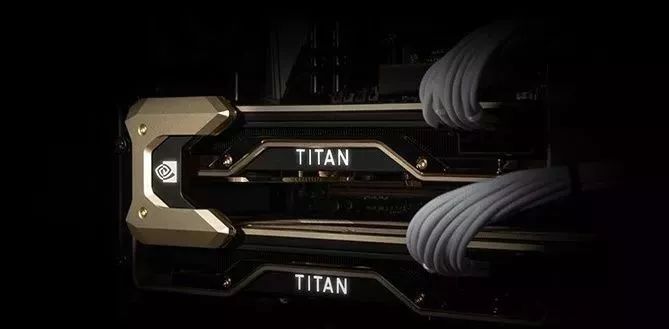

PS：2080ti雖然也能使用Nvlink，但速度被砍了一刀。
